Do Zarobienia Końcówek Kabla Utp Jest Stosowany Wtyk

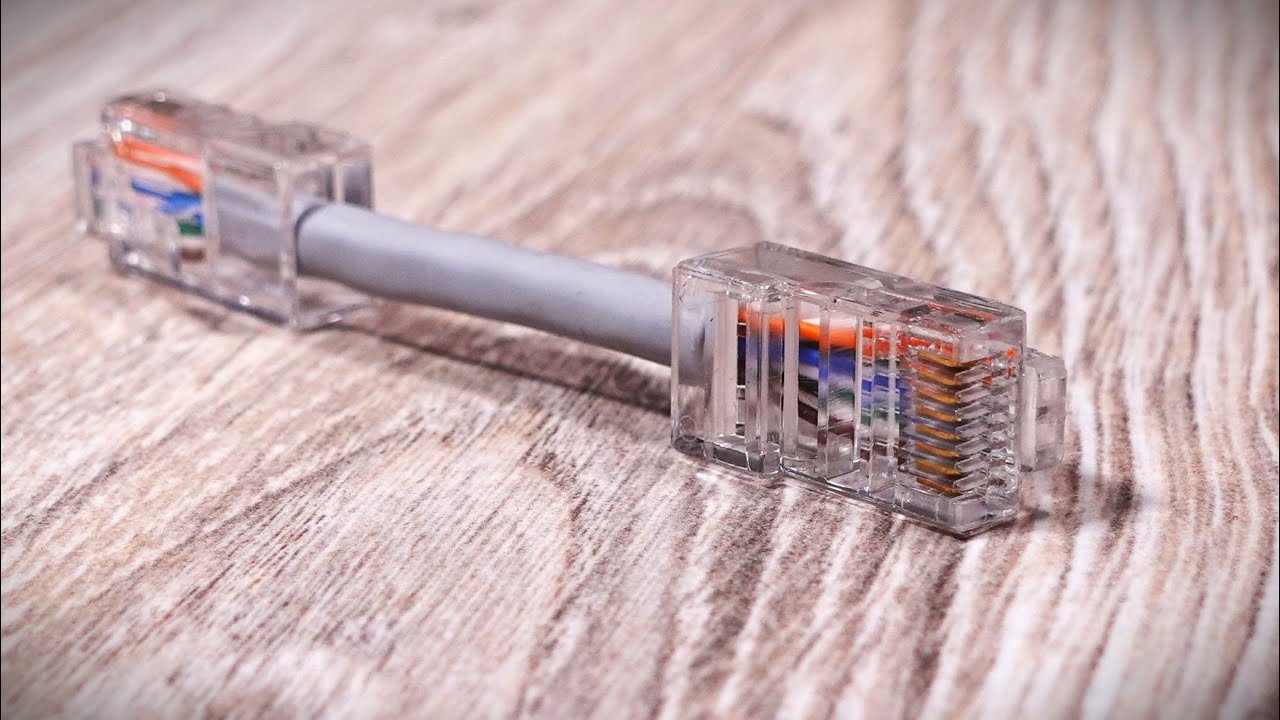

Zarabianie końcówek kabla UTP, czyli wtykanie wtyków RJ45, to proces łączenia kabla UTP (Unshielded Twisted Pair) z wtykiem RJ45. Pozwala to na podłączenie urządzeń sieciowych takich jak komputery, routery, switche, drukarki sieciowe etc. do sieci Ethernet.

Dlaczego jest to ważne? Bez prawidłowo zarobionego kabla, urządzenia nie będą mogły się komunikować, co oznacza brak internetu, brak dostępu do zasobów sieciowych, i niemożność używania drukarki sieciowej. Zazwyczaj, gotowe kable są dostępne w sklepach, ale samodzielne zarabianie pozwala na dopasowanie długości kabla do potrzeb i często jest tańsze, a także naprawianie uszkodzonych kabli.

Krok po kroku - jak zarobić końcówkę kabla UTP:

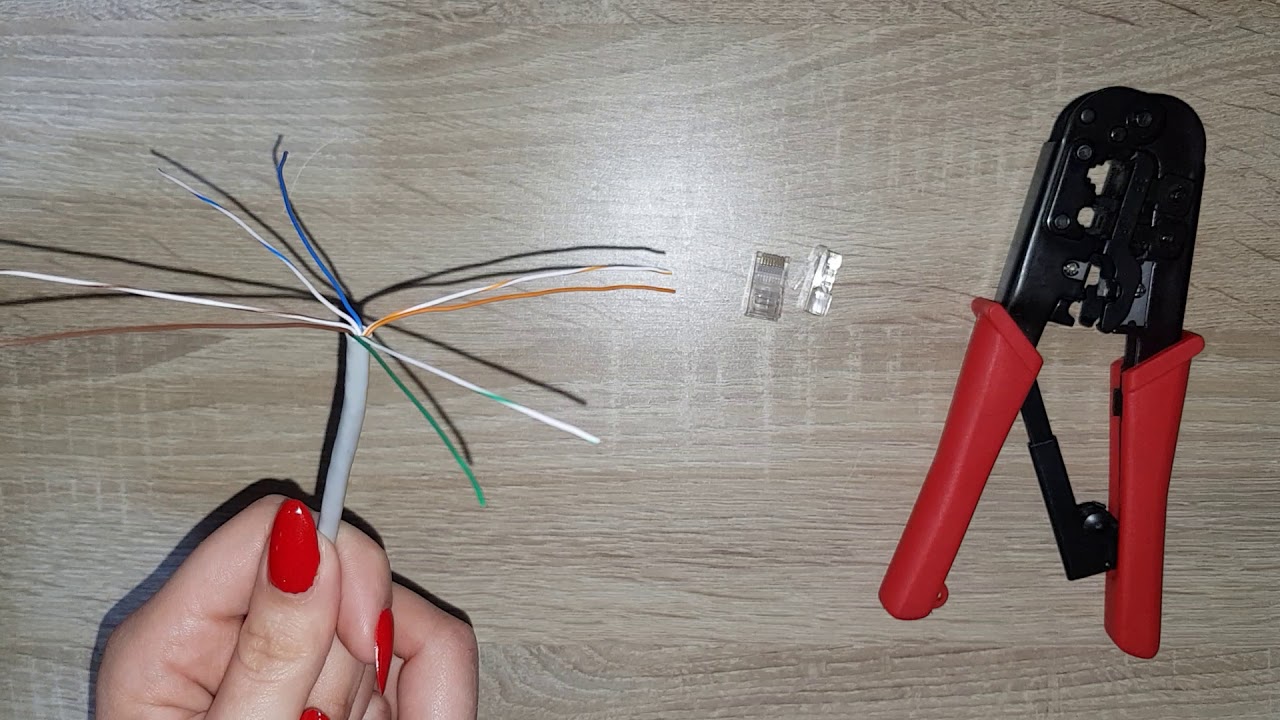

• Potrzebne narzędzia:
  • Kabel UTP: Wybierz odpowiednią kategorię kabla (np. Cat5e, Cat6) zależnie od prędkości sieci.
  • Wtyki RJ45: Upewnij się, że są odpowiednie dla kategorii kabla.
  • Zaciskarka: Narzędzie do zaciskania wtyków RJ45 na kablu.
  • Stripper/Obcinak do kabli: Do usuwania izolacji zewnętrznej kabla. Może być wbudowany w zaciskarkę.
  • Opcjonalnie: Tester kabli: Do sprawdzenia poprawności połączeń.
• Usuwanie izolacji:
  • Ostrożnie usuń około 2-3 cm zewnętrznej izolacji kabla UTP, uważając, aby nie uszkodzić przewodów wewnątrz. Użyj do tego strippera lub obcinaka w zaciskarce.
• Rozplątywanie i porządkowanie przewodów:
  • Rozplącz pary przewodów wewnątrz kabla UTP.
  • Ułóż przewody w odpowiedniej kolejności. Istnieją dwa standardy: T568A i T568B. Najczęściej stosowany jest T568B:
    • T568B: Pomarańczowo-biały, Pomarańczowy, Zielono-biały, Niebieski, Niebiesko-biały, Zielony, Brązowo-biały, Brązowy.
    Użyj tego samego standardu na obu końcach kabla!
• Przycinanie przewodów:
  • Przytnij przewody tak, aby były równe i wystawały na około 1-1.5 cm od izolacji zewnętrznej. Użyj do tego obcinaka.
• Wkładanie przewodów do wtyku RJ45:
  • Delikatnie wsuń przewody do wtyku RJ45, upewniając się, że każdy przewód znajduje się w odpowiednim rowku i dochodzi do końca wtyku. Sprawdź kolejność kolorów od góry wtyku.
• Zaciskanie wtyku:
  • Umieść wtyk RJ45 z kablem UTP w zaciskarce.
  • Zaciśnij zaciskarkę mocno, aby metalowe ząbki wtyku przebiły się przez izolację przewodów i połączyły je z pinami we wtyku.
• Testowanie (opcjonalne):
  • Użyj testera kabli, aby sprawdzić, czy wszystkie przewody są prawidłowo podłączone.

Uwaga: Niewłaściwa kolejność przewodów lub słabo zaciśnięty wtyk RJ45 może prowadzić do problemów z połączeniem sieciowym. Jeżeli masz problemy, spróbuj jeszcze raz, zaczynając od początku.
