Dzielnik Napięcia Sprawdzian Grupa 3

Hej! Sprawdzian z dzielnika napięcia? Spokojnie, rozłożymy to na czynniki pierwsze. To naprawdę nie jest tak trudne, jak mogłoby się wydawać! Zaczynamy!

Czym jest Dzielnik Napięcia?

Wyobraź sobie, że masz baterię 9V, ale potrzebujesz tylko 3V, żeby zasilić małą diodę LED. Co robisz? Nie możesz podłączyć diody bezpośrednio, bo ją spalisz! Tu z pomocą przychodzi właśnie dzielnik napięcia. Dzielnik napięcia to po prostu obwód elektryczny, który pozwala na uzyskanie niższego napięcia z wyższego. Jest to bardzo użyteczne narzędzie w elektronice.

Dzielnik napięcia składa się zazwyczaj z dwóch rezystorów połączonych szeregowo. Rezystor to element elektroniczny, który stawia opór przepływowi prądu. Im większy opór, tym trudniej prądowi przez niego przepłynąć. Dzięki odpowiedniemu doborowi wartości rezystorów, możemy uzyskać żądane napięcie na wyjściu dzielnika.

Kluczowe Pojęcia

Zanim przejdziemy dalej, upewnijmy się, że rozumiemy kilka podstawowych pojęć. Mówiliśmy już o rezystorach. Ważna jest jednostka rezystancji – om (Ω). Im więcej omów, tym większy opór. Z kolei napięcie (mierzone w woltach – V) to różnica potencjałów elektrycznych między dwoma punktami. To tak jak ciśnienie w rurze z wodą - im większe ciśnienie, tym silniejszy przepływ.

Prąd (mierzony w amperach – A) to przepływ ładunków elektrycznych. To jak woda płynąca w rurze. Większy prąd oznacza większy przepływ. No i oczywiście, obwód elektryczny to zamknięta ścieżka, po której może płynąć prąd. Musi być zamknięty, żeby prąd mógł w ogóle płynąć!

Wzór na Dzielnik Napięcia

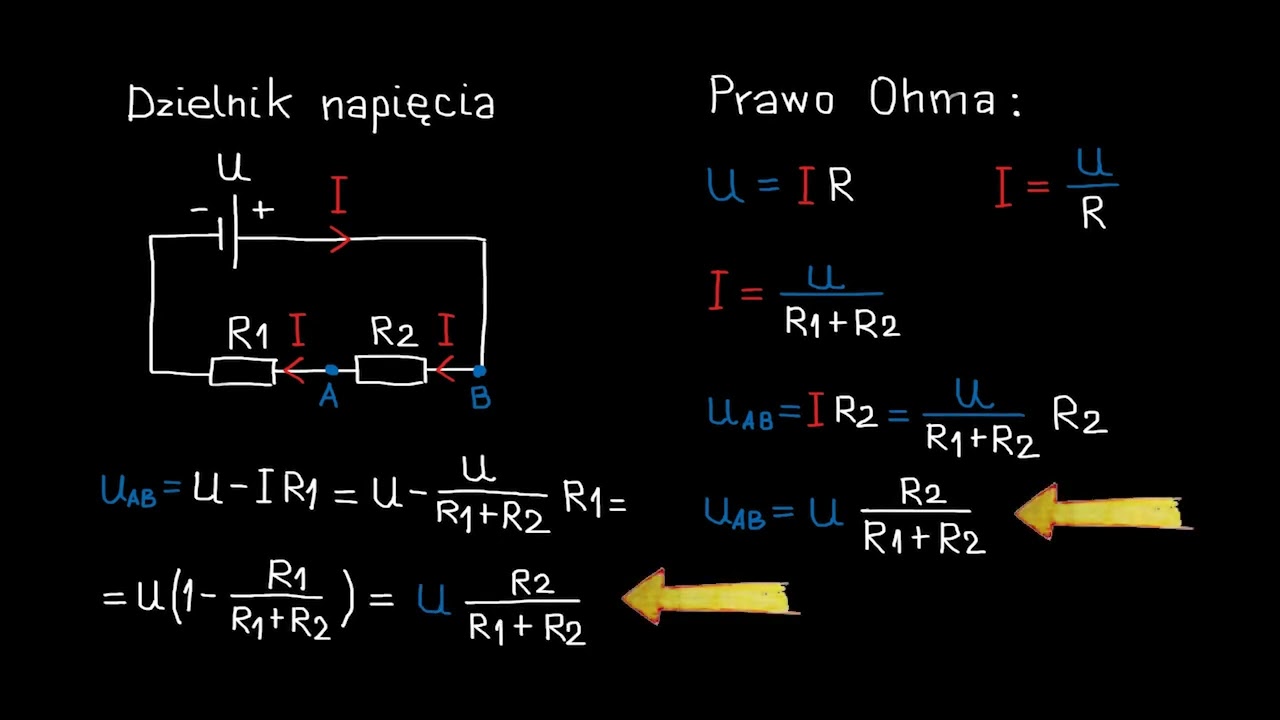

Teraz najważniejsze – wzór! Oto on: V_out = V_in * (R₂ / (R₁ + R₂)). Gdzie: V_out to napięcie wyjściowe, V_in to napięcie wejściowe (np. z baterii), R₁ to rezystancja pierwszego rezystora, a R₂ to rezystancja drugiego rezystora.

Czyli, napięcie wyjściowe jest równe napięciu wejściowemu pomnożonemu przez ułamek, w którym w liczniku mamy rezystancję dolnego rezystora (R₂), a w mianowniku sumę rezystancji obu rezystorów (R₁ + R₂). Ważne jest, żeby pamiętać, który rezystor to R₁ a który to R₂! R₂ to ten rezystor, na którym mierzysz napięcie wyjściowe.

Przykład z Życia

Pomyśl o regulacji głośności w radiu. Pokrętło, którym regulujesz głośność, to w gruncie rzeczy potencjometr – specjalny rodzaj rezystora, który możesz zmieniać. Zmieniając opór potencjometru, zmieniasz napięcie docierające do głośnika, a tym samym – głośność dźwięku. To taki bardziej zaawansowany dzielnik napięcia!

Jak to Działa w Praktyce?

Załóżmy, że masz baterię 9V (V_in = 9V) i chcesz uzyskać napięcie 3V (V_out = 3V). Wybierasz rezystor R₂ o wartości 1kΩ (1000 omów). Jaką wartość musi mieć rezystor R₁? Podstawiamy do wzoru i rozwiązujemy równanie: 3 = 9 * (1000 / (R₁ + 1000)). Po przekształceniach otrzymujemy R₁ = 2000 Ω, czyli 2kΩ. Więc potrzebujesz rezystora 2kΩ jako R₁.

Podsumowując, dzielnik napięcia to prosty, ale bardzo przydatny obwód, który pozwala na uzyskanie niższego napięcia z wyższego. Kluczem do sukcesu jest zrozumienie wzoru i odpowiedni dobór wartości rezystorów. Powodzenia na sprawdzianie!
