Pisemny Sprawdzian Wiadomości Z Działu Układy Cyfrowe Cz 1

Witaj! Czeka Cię Pisemny Sprawdzian Wiadomości Z Działu Układy Cyfrowe Cz 1? Nie martw się! Razem przejdziemy przez najważniejsze zagadnienia. Zrozumiesz wszystko krok po kroku.

Co to są Układy Cyfrowe?

Układy cyfrowe to jak puzzle, ale zamiast obrazka, tworzą one działające urządzenia. Wyobraź sobie kalkulator, komputer, a nawet smartwatch. Wszystkie te urządzenia używają układów cyfrowych do przetwarzania informacji. Podstawą tych układów są sygnały cyfrowe, które przyjmują tylko dwa stany: włączony (1) lub wyłączony (0).

Pomyśl o włączniku światła. Może być tylko w pozycji włączonej lub wyłączonej. To jest właśnie przykład sygnału dwustanowego. Układy cyfrowe wykorzystują te dwa stany do wykonywania skomplikowanych operacji. Dzięki temu możemy oglądać filmy, pisać e-maile i robić zakupy online.

Systemy Liczbowe

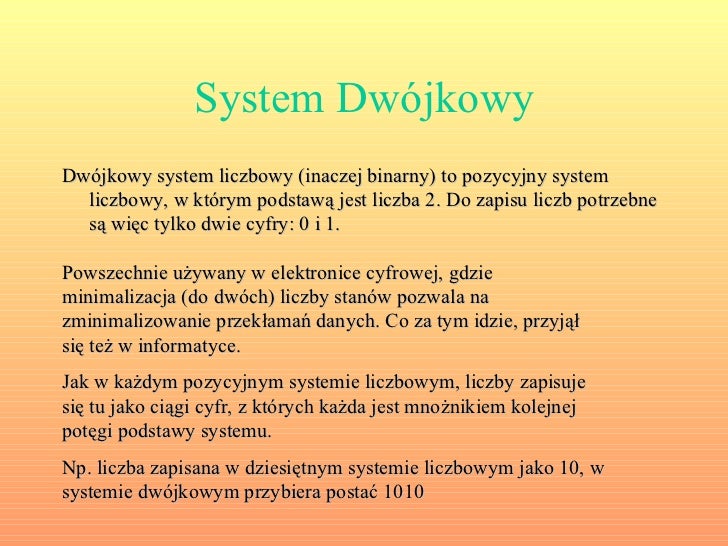

W życiu codziennym używamy systemu dziesiętnego. Mamy 10 cyfr: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9. Komputery i układy cyfrowe preferują jednak system binarny (dwójkowy). W tym systemie mamy tylko dwie cyfry: 0 i 1.

Dlaczego system binarny? Ponieważ łatwo go odwzorować za pomocą prądu elektrycznego. 0 oznacza brak prądu, a 1 oznacza obecność prądu. To prosty i niezawodny sposób na przechowywanie i przetwarzanie informacji. Przykładowo, liczba 5 w systemie dziesiętnym, w systemie binarnym to 101.

Inne ważne systemy to system ósemkowy i system szesnastkowy. System ósemkowy używa cyfr od 0 do 7. System szesnastkowy używa cyfr od 0 do 9 oraz liter od A do F (gdzie A=10, B=11, C=12, D=13, E=14, F=15). Systemy te są używane do uproszczenia zapisu liczb binarnych. Zapis szesnastkowy jest szczególnie popularny w programowaniu i adresowaniu pamięci.

Konwersja między Systemami Liczbowymi

Umiejętność konwersji między systemami liczbowymi jest kluczowa. Możemy zamieniać liczby dziesiętne na binarne i odwrotnie. Proces zamiany liczby dziesiętnej na binarną polega na dzieleniu liczby przez 2 i zapisywaniu reszt z dzielenia. Reszty zapisujemy od końca, tworząc liczbę binarną.

Na przykład, zamieńmy liczbę 13 na binarną. 13 dzielimy przez 2, otrzymujemy 6 reszty 1. Potem 6 dzielimy przez 2, otrzymujemy 3 reszty 0. Następnie 3 dzielimy przez 2, otrzymujemy 1 reszty 1. Na końcu 1 dzielimy przez 2, otrzymujemy 0 reszty 1. Zapisując reszty od końca (1101) otrzymujemy liczbę binarną równą 13.

Algebra Boole’a

Algebra Boole’a to matematyczny system, który opisuje logikę układów cyfrowych. Używa ona zmiennych, które mogą przyjmować wartości 0 lub 1. Operacje algebry Boole’a to AND (iloczyn logiczny), OR (suma logiczna) i NOT (negacja).

AND daje wynik 1 tylko wtedy, gdy oba wejścia są równe 1. OR daje wynik 1, gdy przynajmniej jedno wejście jest równe 1. NOT zamienia 0 na 1 i 1 na 0. Te podstawowe operacje są fundamentem działania wszystkich bardziej złożonych układów cyfrowych.

Zrozumienie tych podstaw pozwoli Ci lepiej przygotować się do sprawdzianu. Powodzenia!
