Rzuty Prostokątne Klasa 6 ćwiczenia

Rzuty prostokątne, inaczej rzuty ortogonalne, to sposób przedstawiania trójwymiarowych obiektów na płaskiej kartce. W klasie 6 ćwiczenia skupiają się na zrozumieniu, jak obiekt wygląda z różnych stron – z przodu, z boku i z góry.

Krok po kroku, jak wykonywać rzuty prostokątne:

1. Wyobraź sobie obiekt. Zanim zaczniesz rysować, spróbuj w głowie "obejrzeć" przedmiot z każdej strony. Na przykład, jeśli rysujesz klocek LEGO, pomyśl jak wygląda z przodu, z boku i z góry.
2. Rysuj rzut z przodu (widok z przodu). Narysuj to, co widzisz patrząc na obiekt bezpośrednio z przodu. Przykład: Jeśli klocek ma wysokość 2 cm i szerokość 4 cm, narysuj prostokąt o tych wymiarach.
3. Rysuj rzut z boku (widok z boku). Narysuj to, co widzisz patrząc na obiekt z boku. Ważne: wysokość rzutu bocznego jest taka sama jak wysokość rzutu przedniego. Przykład: Jeśli klocek ma głębokość 1 cm, narysuj prostokąt o wysokości 2 cm i szerokości 1 cm (zakładając, że bok jest prostokątem).
4. Rysuj rzut z góry (widok z góry). Narysuj to, co widzisz patrząc na obiekt z góry. Szerokość rzutu z góry jest taka sama jak szerokość rzutu przedniego. Przykład: Narysuj prostokąt o szerokości 4 cm i głębokości 1 cm.

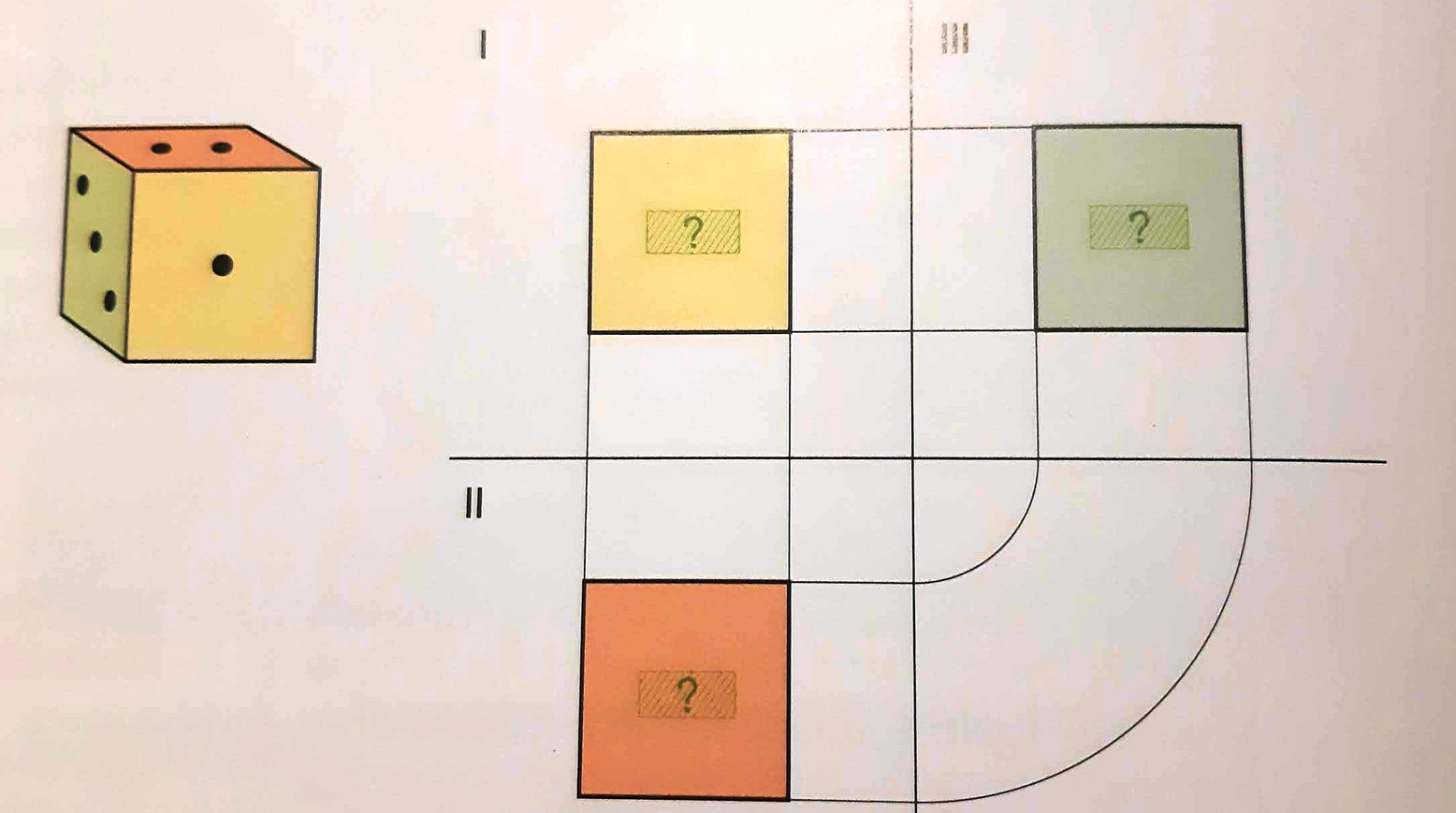

5. Ustal układ rzutów. Najczęściej rzut z góry rysuje się nad rzutem z przodu, a rzut z boku po prawej stronie rzutu z przodu.

Pamiętaj: Każdy rzut przedstawia tylko jedną stronę obiektu. Linie niewidoczne w danym rzucie można zaznaczyć liniami przerywanymi (chociaż w klasie 6 nie zawsze jest to wymagane).

Dlaczego rzuty prostokątne są ważne? Wyobraź sobie, że chcesz zbudować szafkę. Potrzebujesz planów, które pokażą jej wymiary i kształt z każdej strony. Rzuty prostokątne pomagają tworzyć takie precyzyjne plany. Poza tym, architekci i inżynierowie używają rzutów prostokątnych, aby dokładnie przedstawić projekty budynków i maszyn, co jest niezbędne do ich zbudowania. Dzieki rzutom każdy może zrozumieć i odtworzyć dany obiekt.
