Sprawdzian Techniki Klasa 6 Pismo Techniczne

Pismo techniczne, używane w rysunku technicznym, to standardowy sposób zapisu informacji, zapewniający czytelność i jednoznaczność. Służy do opisywania wymiarów, materiałów, tolerancji i innych ważnych cech obiektów na rysunkach.

Kluczowe aspekty pisma technicznego to wysokość liter, grubość linii oraz odstępy między literami i wyrazami. Istnieją normy, takie jak ISO 3098, które precyzują te wymiary, aby zapewnić spójność.

Rodzaje pisma technicznego obejmują pismo proste (typu A i B) oraz pochyłe. Pismo proste jest częściej używane ze względu na jego czytelność, a pismo pochyłe stosuje się czasem dla podkreślenia konkretnych informacji lub ograniczonej przestrzeni.

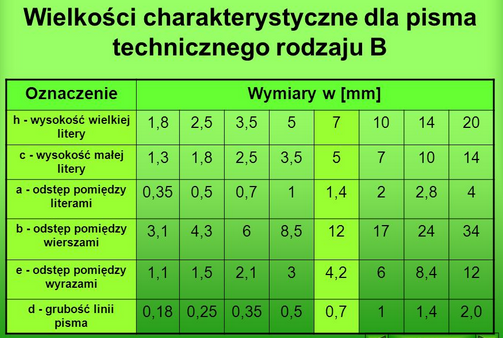

Wysokość liter jest dobierana w zależności od skali rysunku i potrzebnej czytelności. Popularne wysokości to 2.5 mm, 3.5 mm, 5 mm i 7 mm. Wszystkie litery w danym tekście powinny mieć tę samą wysokość.

Grubość linii pisma technicznego jest proporcjonalna do wysokości liter. Zazwyczaj wynosi ona 1/14 wysokości litery (dla typu A) lub 1/10 wysokości litery (dla typu B). Grubsza linia pisma technicznego ułatwia odczyt z daleka.

Przykład 1: Na rysunku detalu widnieje napis "Ø 20 mm", oznaczający średnicę otworu. Przykład 2: W opisie materiału użyto zapisu "Stal nierdzewna AISI 304". Oba przykłady są czytelne i jednoznaczne.

Pismo techniczne jest niezbędne w inżynierii, architekturze, budownictwie i wielu innych dziedzinach. Zapewnia komunikację między projektantami, producentami i wykonawcami, eliminując nieporozumienia i błędy w procesie produkcyjnym. Bez niego nie byłoby możliwe precyzyjne tworzenie konstrukcji i urządzeń.
