Wymiarowanie Rysunek Techniczny

Cześć wszystkim! Dziś porozmawiamy o czymś, co na pierwszy rzut oka może wydawać się skomplikowane – wymiarowanie rysunku technicznego. Ale obiecuję, że po przeczytaniu tego artykułu, stanie się ono o wiele bardziej zrozumiałe i, co najważniejsze, przestanie być przeszkodą na drodze do sukcesu w nauce.

Wielu z was podchodzi do rysunku technicznego z pewną obawą. "Tyle linii, cyfr, strzałek… skąd mam wiedzieć, co gdzie umieścić?!" To normalne! Ale pomyślcie o rysunku technicznym jak o języku. Wymiarowanie to jego gramatyka. Pozwala przekazać precyzyjne informacje o wielkości i kształcie przedmiotu, tak aby każdy, kto go zobaczy, mógł go dokładnie odtworzyć.

Dlaczego wymiarowanie jest tak ważne?

Wyobraźcie sobie sytuację. Kasia projektuje nowy element do drukarki 3D. Stworzyła świetny model 3D, ale zapomniała o dokładnym wymiarowaniu rysunku technicznego. Przekazuje go do warsztatu, a tam, na podstawie niepełnych informacji, produkują część, która… nie pasuje! Cała praca Kasi poszła na marne, a czas i materiały zostały zmarnowane. To właśnie pokazuje, jak precyzyjne wymiarowanie jest kluczowe.

Z drugiej strony, prawidłowe wymiarowanie oszczędza czas i eliminuje błędy. To tak, jakbyście mieli dokładną instrukcję budowy mebli z IKEA. Bez niej, skręcanie szafy zajęłoby wieczność i zakończyło się frustracją.

Podstawowe zasady wymiarowania

Ok, to przejdźmy do konkretów. Jest kilka zasad, których warto się trzymać, aby wymiarowanie było poprawne i czytelne:

• Zasada jasności: Wymiary muszą być czytelne i łatwe do odczytania. Unikajcie przecinania linii wymiarowych, używajcie odpowiedniej wielkości czcionki i umieszczajcie wymiary w logicznych miejscach.
• Zasada kompletności: Rysunek musi zawierać wszystkie niezbędne wymiary do jednoznacznego określenia kształtu i wielkości elementu. Nie zakładajcie, że ktoś się "domyśli".
• Zasada unikania nadmiaru wymiarów: Starajcie się nie podawać wymiarów, które można obliczyć z innych wymiarów. Nadmiar informacji może prowadzić do pomyłek.
• Zasada grupowania wymiarów: Umieszczajcie wymiary dotyczące tego samego elementu blisko siebie, tworząc logiczne grupy.

Techniki wymiarowania – przykłady z życia

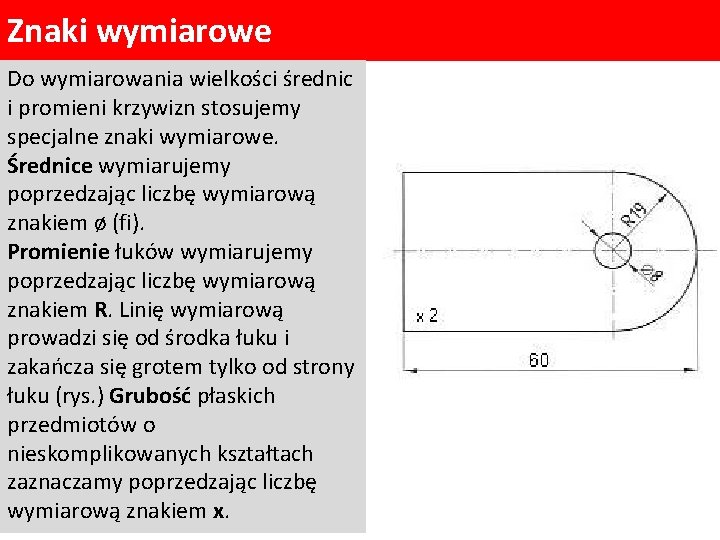

Pamiętajcie, że rysunek techniczny to nie tylko proste linie. Często mamy do czynienia z okręgami, łukami, fazowaniami. Jak je wymiarować? Spójrzmy na przykład z życia Janka. Janek projektuje kółko zębate. Aby precyzyjnie określić jego wielkość, musi podać średnicę zewnętrzną, średnicę podziałową i grubość. Do oznaczenia średnic używamy symbolu ⌀ (fi), a do grubości – po prostu wymiaru liczbowego.

Kolejny przykład. Ania projektuje obudowę urządzenia, która ma zaokrąglone rogi. Musi podać promień zaokrąglenia (oznaczony literą R). Ważne jest, aby linia wymiarowa promienia wychodziła ze środka okręgu, a strzałka dotykała łuku.

Pamiętajcie: Ćwiczenie czyni mistrza! Im więcej rysunków wymiarujecie, tym lepiej wam to wychodzi. Korzystajcie z materiałów dydaktycznych, pytajcie nauczyciela, analizujcie gotowe rysunki. Nie bójcie się popełniać błędów – to naturalna część procesu uczenia się. Najważniejsze to wyciągać z nich wnioski.

Na koniec mam dla was prostą radę. Zanim zaczniecie wymiarować, zastanówcie się, co chcecie przekazać. Uprośćcie rysunek do minimum, a następnie dodawajcie wymiary w sposób logiczny i czytelny. Traktujcie to jak rozwiązywanie zagadki – satysfakcja gwarantowana!

Powodzenia w nauce! Wierzę w wasze możliwości!
